一、壁挂式臭氧发生器

二、臭氧发生器技术参数

 产品型号                                    WY-BG-3G

产品尺寸（长*宽*高mm）           530*170*240

臭氧产量（g/h）                         3

臭氧浓度（mg/L）                       10-15

臭氧电耗（W)                              60

输入电源                                      AC220V/50HZ

工作电压（KV)                             3-7

进气流量(L/Min)                          15L/min

冷却方式                                      风冷

臭氧出口                                      10mm不锈钢快拧接头

工作环境条件                                环境温度≤45℃，ＲＨ≤80%，严禁在易燃易爆场所使用

使用气源                                       空气源

定时方式                                       微电脑时控开关

机器配置                                       微间隙放电臭氧管、高频高压电源、空气压缩泵、散热风扇、控制电路（定时器，工作指示灯，气泵开关、臭氧开关等）

三、操作方法

1.水处理使用方法

1.1.：将臭氧发生器放置在水处理工艺流程中特定位置（平稳、干燥、通风散热良好）位置，离墙面40厘米以上；确保臭氧硅胶管与机器的臭氧输出口已连接好，然后将臭氧输送管连接到臭氧投加装置上，便于臭氧输送。

1.2：臭氧发生器必须高于水位，防止水回流到臭氧发生器内部，导致部件损坏。如购置有止回阀请接到臭氧输送管路上，禁止反接止回阀。

1.3：接通电源，顺时针旋转定时开关至所需消毒时间刻度（或逆时针旋转定时开关至常开位）。电压表显示当前电压。打开气泵开关，气泵指示灯亮，气泵开始工作。然后打开臭氧开关，臭氧指示灯亮，臭氧输出口有臭氧输出。待计时归零，设备自动停止。

2.空气消毒使用方法

2.1：将臭氧发生器放置在待消毒室的特定（平稳、通风散热良好）位置，确保臭氧硅胶管与机器的臭氧输出口已连接好，将臭氧输送管导入待消毒空间。并在2米高度投加

2.2：为达到较佳的臭氧消毒效果，请关闭门窗等，消毒时请勿有人员在室内。

2.3：接通电源，顺时针旋转定时开关至所需消毒时间刻度（或逆时针旋转定时开关至常开位）。电压表显示当前电压。打开气泵开关，气泵指示灯亮，气泵开始工作。然后打开臭氧开关，臭氧指示灯亮，臭氧输出口有臭氧输出。待计时归零，设备自动停止。

四、产品构造（配置技术优点）

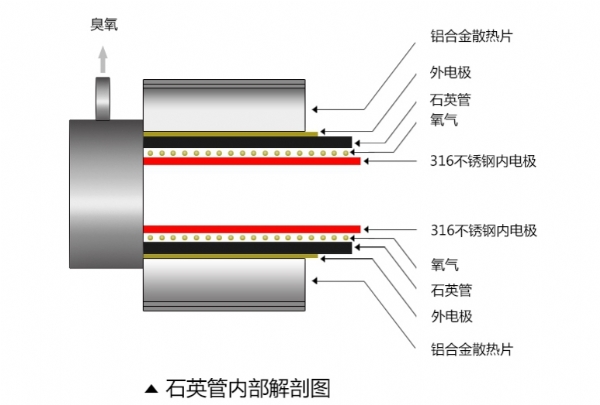

1、 臭氧管：介电材质采用高纯脱羟石英管，脱羟基小于10ppm，SiO2含量达98%以上，耐温1600度，耐压30KV，远远高于与之匹配的高频高压电源所产出的峰值高压7KV，不会被高压击穿烧毁。内电极：316L不锈钢管，材料新牌号:022Cr17Ni12Mo2，耐腐蚀性能优于304不锈钢，在高压高频连续放电情况下，使用5年不会被氧化发黑生锈变形；放电间隙：0.5MM；封头材质：聚四氟乙烯（俗称“塑料王”）材质堵头加氟胶圈，抗氧化耐酸碱，使用寿命可达8年。

2、高频高压电源：整流变频电路，高压包由铁氧铁磁芯、聚酯亚胺/聚酰胺酰亚胺复合层漆包线、环氧高温胶真空灌封组成，带有开路保护、过流过压保护、短路保护，高压频率3~20KHZ，输出正弦波波形，极大程度的将电能转换，功率因素可达0.97。

六、产品特点

1、高压放电式发生器

    该类臭氧发生器是使用高频电源系统，使电场内或电场周围的氧分子发生电化学反应，从而制造臭氧。该臭氧发生器具有技术成熟、工作稳 定、使用寿命长、臭氧产量大等优点，所以是国内外相关行业使用非常广泛的臭氧发生器。
2、臭氧安全冷却方式

臭氧发生器工作时会产生大量的热能，需要冷却，否则臭氧会因高温而边产生边分解。

3、臭氧发生器放电技术

    石英管由于具有介电常数高、壁厚均匀、椭圆度好、耐高温、耐潮湿等特点而常被一些高性能的臭氧发生器使用。陶瓷板易脆裂，只适用一些小型发生器。陶瓷管的壁厚和椭圆度不易控制，容易出现放电不均匀的问题，所以使用的不多。玻璃管和搪瓷管介电常数低，耐高温性能差，易炸裂

4、工作原理

当含氧气的气体通过两个电极间的放电间隙时，部分氧气分子（O2）会被转化为臭氧（O3）从而实现臭氧制备。当高压电极上带有变化的高电压时，电极之间的放电间隙处会产生微放电，氧气分子被分解为自由态的氧原子O，部分自由态的氧原子与未分解的氧气分子重新结合生成臭氧（O3）即 O＋O2＝O3，被称为“电晕放电”或“无声放电”。

事实上施加在电极上的电能只有一部分用于制备臭氧，制备过程中同时还会产生热量，需要通过风扇来有效冷却臭氧发生模块。

5、臭氧工艺流程

    臭氧发生器系统组成包括：气源系统、臭氧发生器主机。

6、本产品采用双滚珠轴承暴 力风机，高转速大风量确保机器内部发热元件散热良好，臭氧浓度衰减率低，长时间使用仍能确保臭氧产量充足，浓度达标。

7、臭氧属于广谱杀菌剂，对各类细菌和病毒都具有极强的杀灭作用。产生的臭氧气体具有较强的氧化、催化等作用，病毒及细菌在臭氧气体中由于受到多种自由基的作用，使蛋白质离解变性，核酸和酶的活性降低，从而消毒灭菌净化空气；臭氧和甲醛、二氧化碳、二甲苯等有毒有害气体发生降解、氧化等复杂的物理和化学反应，且副产物无毒无害，可避免二次污染。

七、产品用途

1、 净化空气（将出气管放在需要净化的地方）

（1）宾馆房间消毒，汽车消毒，办公室消毒

（2）生产车间杀菌消毒，床单消毒，病房消毒，学校消毒

（3）蘑菇菌类养殖防止病菌感染

（4）食品加工厂灭菌保鲜，祛除异味

（5）VOC废气治理，效果优于光解

2、 水处理（水中曝气混合/射流器混合/气液混合泵混合）

（1）餐厅食堂酒店等餐具、饮具、茶具清洗消毒

（2）原水处理，自来水处理，废水污水处理

（3）洗衣房用水避免病菌感染

（4）地面喷淋拖地清洗

（5）高难度废水治理，脱色，降解COD

（6）印染厂废水处理脱色

八、杀菌能力

臭氧具有极强的氧化性，被世界普遍认为是一种广谱杀菌剂，它的氧化能力高于氯，在水中灭菌比氯快600-3000倍，甚至几秒种内可以杀死细菌，对于常见的大肠杆菌、粪链球菌、绿脓杆菌、金黄葡萄球菌、霉菌等，在臭氧浓度保持0.3PPM的环境中5分钟，其杀灭率可达到99%以上。它的灭菌、消毒作用几乎是瞬时发生的，在水中臭氧浓度达到0.3-2mg/L时，0.5-1min内就可以致死细菌。达到相同灭菌效果（如使大肠杆菌杀灭率达99%）所需臭氧水药剂量仅是氯的0.0048%。

九、分解时间

1、臭氧易溶于水，溶于水后的臭氧具有更强的杀菌消毒能力，杀菌力可达氯气的3000倍。臭氧极易分解成为氧气。

2、臭氧在水中的半衰期约为20分钟，在常温常压下空气中的半衰期约为10—30分钟。臭氧终将分解转变成氧气。

3、臭氧是一种安全、无残留的氧化剂、杀菌消毒剂，不会造成二次污染。臭氧经反应本身会迅速还原成氧气，不必担心化学残留物质，也不会对生活环境造成威胁。

十、设备优点

1、臭氧发生器为箱体式.把气源部分的空气泵.臭氧放电室、电源控制板、及其它附件在一个机箱内。

2、臭氧放电室是我公司的专利技术，放电室采用窄间隙放电，生成臭氧浓度高，产量稳 定，整体采用全密封技术，运行可靠。

3、供电单元（PSU）是该系列机型的核心技术，高压电源构成及特点：真空环氧高压包；主要特点为：防潮、防水、可在恶劣环境下使用，电路抗干扰,正常使用寿命8K小时以上。
